M12 UL veekindel kaabli pistik

Veekindlal HuaYi-FaDa M12 UL-i kaablipistikul on IP68 kaitse, 2-5-kontaktilised konfiguratsioonid ja vormitud kaablikomplektid kohandatavate kaablitüüpide ja pikkustega. Tööstusautomaatika, välisvalgustuse ja ühilduvate elektriseadmete jaoks mõeldud SQ12 seeria toetab 5–10 A nimivoolu, 300 V vahelduvvoolu tööd ja temperatuure vahemikus -40 °C kuni +105 °C. Saadaval on OEM/ODM-i kohandamis- ja näidisteenused.

Saada päring

Tootekirjeldus

HuaYi-FaDaM12 UL veekindel kaabli pistikühendab endas vormitud kaablikoostu, mitut tihvti konfiguratsiooni ja IP68 kaitset tööstus- ja väliskeskkonnas kasutatavatele elektriseadmetele. SQ12-seeria toetab kohandatud kaablitüüpe ja -pikkuseid koos kullatud vasesulamist kontaktidega ja UL94 V-0-reitinguga korpuse materjaliga.

Eelised

Integreeritud kaablikoost

SQ12 pistik on vormitud selle kaabliga, mis välistab vajaduse eraldi juhtmestiku järele pistiku otsas. Kaabli tüüpi ja pikkust saab kohandada vastavalt seadmete paigutusele ja paigaldusnõuetele.

M12 UL Waterproof Cable Connector molded cable assembly

Mitu tihvti konfiguratsiooni

Saadaval 2-, 3-, 4- ja 5-kontaktilise versioonina, sobib pistik erinevate elektriühenduste paigutusega. Ringikujuline disain ühendab kontaktid ja kaabliühendused kompaktseks koostuks.

Kullatud kontaktide disain

Kullatud vasesulamist kontaktid pakuvad juhtivat liidest. Määratud kontakttakistus on alla 5 mΩ ja isolatsioonitakistus ületab 500 MΩ.

IP68 kaitse ja leegikindlus

Pistikul on IP68 reiting ja silikoontihenduskomponendid. Selle korpus ja isolatsiooniosad kasutavad suure jõudlusega insenerplasti, mille leegikindlus on määratud UL94 V-0. Töötemperatuuri vahemik on -40°C kuni +105°C.

SQ12 tehnilised andmed

Parameeter	Spetsifikatsioon
Toote nimi	M12 UL veekindel kaabli pistik
Mudel	SQ12
Ühenduse tüüp	Vormitud kaablikomplekt
Kaabli kohandamine	Kaabli tüüp ja pikkus
Kinnitusvalikud	2-pin, 3-pin, 4-pin, 5-pin
Värv	Must
Ühendusmutter	Metallist
Veekindluse reiting	IP68
Traadi mõõtur	18–22 AWG
Kaabli läbimõõt	4,0–8,0 mm
Nimivool	5–10 A
Tööpinge	300 V AC RMS
Pinget taluma	1500 V AC 1 minut
Kontakti takistus	Vähem kui 5 mΩ
Isolatsioonitakistus	Suurem kui 500 MΩ
Paaritumiskindlus	≥3000 tsüklit
Töötemperatuur	-40°C kuni +105°C
Leegikindlus	UL94 V-0
Korpus ja isolatsioon	Suure jõudlusega insenerplastid
Kontaktmaterjal	Kullatud vasesulam
Tihendi materjal	Silikoon
Loetletud sertifikaadid	UL, CQC

Veekindel jõudlus ja ühendusstruktuur

IP68-kategooria korpus tagab tolmukindla kaitse ja vastupidavuse vee sissepääsule kindlaksmääratud katsetingimustes. Silikoontihenduskomponendid moodustavad osa pistiku veekindlast konstruktsioonist, samas kui metallmutter tagab mehaanilise ühenduse ühilduvate komponentide vahel.

M12 UL Waterproof Cable Connector waterproof structure

Vormitud kaablistruktuur vähendab vajadust eraldi juhtmestiku järele pistiku otsas. Selle 4,0–8,0 mm kaabli läbimõõduga vahemik mahutab ühilduvad kaablikomplektid, samas kui nelja kontaktiga konfiguratsioonid toetavad erinevaid vooluahela paigutusi.

Kaasasolevad spetsifikatsioonid ei kehtesta paaristamata konnektoriliidesele eraldi IP68 reitingut.

Rakendused

Välisvalgustussüsteemid:Valatud kaabliühendused avatud keskkonnas töötavatele valgustusseadmetele.
Tööstusautomaatika:Ühilduvate masinate ja juhtimisseadmete elektriühendused.
Mehaaniline varustus:Kaablikomplektid seadmetele, mis vajavad kompaktseid ümmargusi pistikuid.
Fotogalvaanilised päikeseenergia seadmed:Ühilduvad lisaelektriühendused.
Sideseadmed:Kaabliühendused ühilduvate signaali- või toiteahelate jaoks.

Saadaolevad tihvtide konfiguratsioonid toetavad erinevaid juhtmestiku paigutusi, samas kui kohandatud kaablipikkused sobivad erinevate seadmete paigutustega.

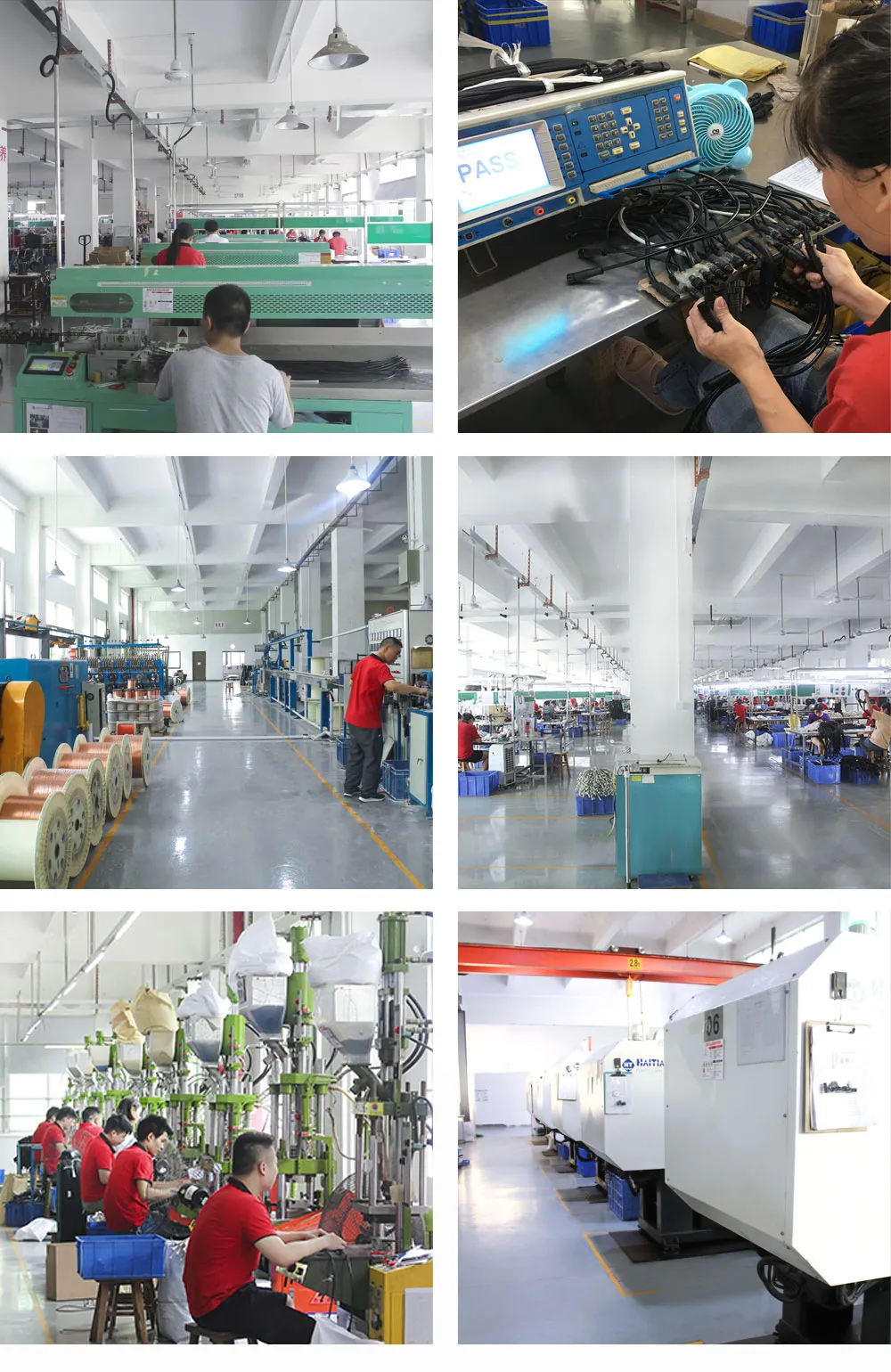

HuaYi-FaDa tootmisvõimalused

Shenzhen 2 IN 1 Technology Co., Ltd. asutati 2009. aastal ning on spetsialiseerunud veekindlate pistikute ja kaablite arendamisele, tootmisele ja müügile kaubamärgi HuaYi-FaDa all.

Ettevõttes töötab ligikaudu 200 töötajat ja enam kui 8000 m² tehasepinda. Selle tootmisressursside hulka kuuluvad:

Hallituse töötlemine:Ettevõttesisesed hallituse arendus- ja töötlemisvõimalused.
Sissepritsevormimine:Vertikaalsed ja horisontaalsed survevalumasinad.
Kaabli töötlemine:Traadi väljapressimise, automaatse lõikamise ja eemaldamise seadmed.
Terminali töötlemine:Seadmed elektriklemmide kokkupanekuks.
Täppistöötlus:CNC freesimise, lihvimise ja sädemetöötlusseadmed.
Tootearendus:Sõltumatu uurimis- ja arendusmeeskond kohandatud veekindlate pistikute ja kaablikomplektide jaoks.

Need tootmisressursid hõlmavad plastkomponentide tootmist, kaablite töötlemist, tööriistu ja metallosade töötlemist.

UL-i sertifikaat ja materjali spetsifikatsioonid

SQ12 seeria on loetletud UL ja CQC sertifikaadiga. Selle korpuse materjalil on määratud UL94 V-0 leegikindluse klassifikatsioon ja kontakttihvtid kasutavad kullatud vasesulamit. Need materjalid ja sertifikaadi üksikasjad toetavad elektriseadmete rakenduste tehnilist hindamist.

Pistiku IP68 reiting on seotud tolmu ja vee sissepääsu kaitsega, samas kui UL-sertifikaat puudutab kohaldatava sertifikaadiga hõlmatud nõudeid. RoHS-i vastavust pole kaasasolevates mudelispetsiifilistes sertifitseerimisandmetes loetletud.

M12 UL Waterproof Cable Connector certification

Kohandamine, näidised ja kohaletoimetamine

HuaYi-FaDa pakub OEM- ja ODM-teenuseid veekindlate pistikute ja kaablikomplektide jaoks.

Kaabli kohandamine:Kaabli tüüp ja pikkus.
Näidiste saadavus:Kolm tasuta näidist osanumbri kohta ühekordseks hindamiseks; saatmiskulud on eraldi.
Tootmisaeg:Tavaliselt 2–3 nädalat pärast tellimuse esitamist, olenevalt laoseisust ja tellimisnõuetest.
Ekspress saatmine:DHL, UPS, FedEx või TNT, eeldatav transiitaeg 2–7 päeva.
Puistevedu:Suuremate saadetiste merevedu.

HuaYi-FaDa M12 UL veekindel kaablipistik on saadaval nelja kontaktiga konfiguratsioonis kohandatavate kaablikomplektide, IP68 kaitse, kullatud kontaktide ja kindlaksmääratud elektriliste hinnangutega ühilduvate tööstus- ja välisseadmete jaoks.
