Millised on pistikute erinevad veekindluse reitingud? Millised on vastavad veekindluse nõuded?

Sellistes tööstusharudes nagu tööstus, autotööstus, olmeelektroonika ja välisseadmed,veekindlad pistikudon võtmekomponendid, mis tagavad seadmete stabiilse töö niiskes, tolmuses või veealuses keskkonnas.

Pistikute veekindluse reitingustandardid põhinevad peamiselt Rahvusvahelise Elektrotehnikakomisjoni (IEC) kehtestatud IEC 60529 IP (Ingress Protection) standardil ja ISO 20653 IP reitingustandarditel. Hiina siseriiklikud standardid viitavad standardile, mille kehtestab QC/T 413.

Erinevad standardid kajastavad erinevaid rakenduse nõudeid ja omadusi ning iga standardit ajakohastatakse ja täiustatakse pidevalt rakenduste arenedes.

Üldisi IP-standardeid selgitatakse allpool:

IP-kaitse reitingu tähendus

Esimene number (tolmukindel hinnang): vahemikus 0 kuni 6, mis näitab võimet kaitsta tahkete võõrkehade sissetungi eest. Mida suurem number, seda tugevam on kaitse. Näiteks reiting 0 ei paku kaitset, reiting 6 aga takistab täielikult tolmu sissetungimist.

Teine number (veekindlus): jääb vahemikku 0 kuni 8, mis näitab võimet kaitsta vedela vee sissetungimise eest. Mida suurem number, seda parem on veekindlus.

Tolmukindlus (esimene number)

Tolmukindluse reitingud jäävad vahemikku 0 kuni 6, mis näitab seadme võimet kaitsta tolmu eest:

IP0X: puudub kaitse, puudub täielikult tolmukindel võime.

IP1X: kaitseb tahkete esemete sissepääsu eest, mille läbimõõt on suurem kui 50 mm.

IP2X: kaitseb tahkete esemete sissepääsu eest, mille läbimõõt on suurem kui 12,5 mm.

IP3X: kaitseb tahkete esemete sissepääsu eest, mille läbimõõt on suurem kui 2,5 mm.

IP4X: kaitseb tahkete esemete sissepääsu eest, mille läbimõõt on suurem kui 1 mm.

IP5X: kaitseb tolmu sissepääsu eest, kuid mitte täielikult; seadme sees võib taluda väikest kogust tolmu.

 IP6X: kaitseb täielikult tolmu sissepääsu eest; seadmete sisemus on tolmuvaba.

Spetsiifiline veekindluse reiting (teine ​​number) ja nõuded

• IPX1: vertikaalselt tilkuva vee mõju puudub; võib kerge vihma ajal paigutada varjatud kohta.

• IPX2: ei mõjuta tilkuv vesi 15° nurga all, veidi rangem kui IPX1, sobib nurga all asetatud seadmetele.

• IPX3: vastupidav kuni 60° nurga all olevale veepritsmele.

• IPX4: vastupidav veepritsmetele igast suunast.

• IPX5: vastupidav pihustusjugale, talub tugevat pihustust igast suunast.

• IPX6: vastupidav tugevale pihustusjugale, talub tugevat veevoolu igast suunast.

• IPX7: sukeldumiskindel, võib sukelduda vette teatud sügavusel ja teatud aja jooksul, näiteks 1 meetri piires ja mitte kauemaks kui 30 minutiks.

• IPX8: vastupidav pidevale sukeldumisele, võib teatud sügavusel ja teatud aja jooksul pidevalt vette sukelduda, näiteks süvamere uurimisseadmetes kasutatavad pistikud.

Seal on spetsiaalselt määratletud reiting: IPX9K.

Varem olid IPX4K, IPX6K ja IPX9K ainult autotööstuses, kuid hiljem laienes nende rakendus ka teistele tööstusharudele.

Seeriates ISO 16750, DIN 40050 ja ISO 20653 on IPX9K kõige rangem veekindluse reiting. See hõlmab IPX9K testi kodumaises autotööstuse standardis QC/T417.1-2001 "Autotööstuse juhtmestiku pistikute katsemeetodid ja üldised jõudlusnõuded".

Hilisemate standardite uuenduste ja uute rakendusalade lisamisega on IPX9K rakendusvaldkonnad jätkuvalt laienenud.

• IPX9K: kõrgeim veekindlusaste, mida saab puhastada kõrgel temperatuuril ja kõrge rõhu tingimustes, sobib toiduainete töötlemise seadmetele, põllumajandusmasinatele, kõrgsurvepesuritele ja muudele seadmetele.

Brändi tugevuse soovitus: miks valida HuaYi-FaDa tehnoloogia?

HuaYi-FaDa tehnoloogiaon professionaalne kodumaine ettevõte, mis on spetsialiseerunud veekindlate pistikute uurimis- ja arendustegevusele, tootmisele ja müügile ning millel on aastatepikkune tootmiskogemus, täielik tootmissüsteem ja küpsed kvaliteedikontrolli protsessid.

Keskendume disainile ja tootmiseleveekindel ühenduslahendused, mis hõlmavad mitut seeriat, sealhulgas signaalipistikud, toitepistikud ja võrgupistikud, mida kasutatakse laialdaselt tööstusautomaatikas, välisvalgustuses, uutes energiaseadmetes, sideseadmetes, lavaseadmetes ja seiresüsteemides. Meie peamised eelised:

Professionaalne tehase tugevus: Meil ​​on oma vormide valmistamise, survevalu, traadi valmistamise ja montaaži töökojad, mis pakuvad ühtset teenust projekteerimisest tarnimiseni, tagades stabiilse ja kontrollitava kvaliteedi ja tarneaja.

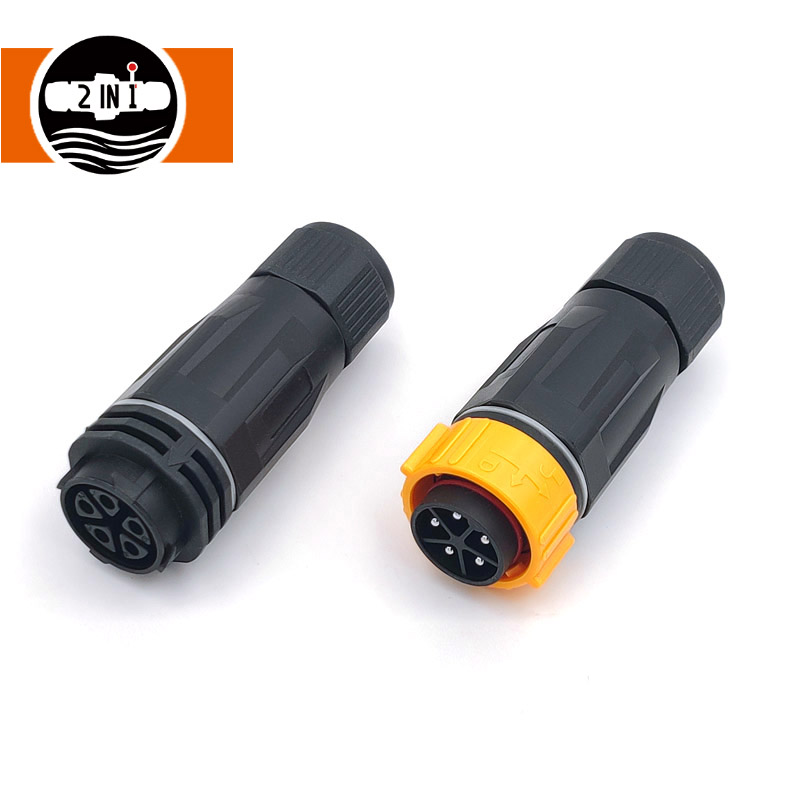

Täielik veekindlate toodete valik: pakume M8 miniatuurseid pistikuid, 40A kõrge vooluga toitepistikuid, RJ45 veekindlaid võrgupistikuid, kruvilukuga veekindlaid pistikuid jne, mis vastavad erinevate seadmete ühendusvajadustele.

Stabiilne ja usaldusväärne toote jõudlus: kasutades kõrge spetsifikatsiooniga tehnilisi plastmassi, vasesulamist kontakte ja silikoontihenduskonstruktsioone, saavutavad meie tooted IP67/IP68 kaitseklassi, mis võimaldab pikaajalist kasutamist niiskes, tolmuses ja kõrge/madala temperatuuriga keskkondades.

Põhjalikud sertifikaadid ja kvaliteedikontroll: meie toodetel on CE, RoHS ja muud sertifikaadid. Iga toode läbib enne tehasest väljumist mitu testimist, et tagada stabiilsed ühendused ja ohutu kasutamine.

Paindlik kohandamine ja kiire teenindus: toetame juhtme pikkuse, pistikute, südamike arvu ja paigaldusmeetodite kohandamisnõudeid. Pakume proovide testimist, tehnilist tuge, kiiret kohaletoimetamist ja müügijärgset teenindust.
