Sellistes valdkondades nagu välisseadmed, tööstusautomaatika, meretehnika ja uued energiasõidukid määrab elektriühenduste töökindlus sageli kogu süsteemi kasutusea.Veekindlad ringikujulised pistikudon loodud ühendusprobleemide lahendamiseks karmides keskkondades, mis hõlmavad niiskust, tolmu ja vibratsiooni. Need on midagi enamat kui lihtsalt "pistikud" – need on terviklikud insenertehnilised lahendused, mis integreerivad tihenduse, lukustamise ja signaaliedastuse.

Miks valida ringkiri?

Insenerirakendustes tulenevad ringikujuliste pistikute eelised nende geomeetrilise struktuuri loomulikust ratsionaalsusest.

• Suur ruumikasutus: ümmargune ristlõige võimaldab maksimaalset kontaktide arvu väikseima pindalaga, võimaldades suure tihedusega tihvtide konfiguratsioone.

• Lihtne tihendus: ümmargune profiil koos O-rõngaste või tihenditega loob ühtlase radiaalrõhu, tagades usaldusväärse tihendusvõime.

• Suurepärane mehaaniline tugevus: ümmargused korpused jaotavad pinget ühtlaselt, pakkudes paremat löögi- ja vibratsioonikindlust kui ristkülikukujulised pistikud. Keermestatud ja bajonettlukustusmehhanismid tagavad tugevama paaritumiskindluse.

Seevastu standardsed mitteveekindlad pistikud sobivad tavaliselt ainult kuivas sisekeskkonnas. Ilma tihenduskonstruktsioonideta võivad need välistingimustes kokkupuutel vee sissepääsu või UV-kiirguse lagunemise tõttu puruneda.

IP-reitingu mõistmine: esimene samm valiku tegemisel

„Veekindel” on üldine mõiste, mida tuleb inseneripraktikas kvantifitseerida IP (sissetungimise kaitse) reitingute abil. Vastavalt standardile IEC 60529 tähistab esimene number pärast IP-d tolmukaitset ja teine ​​​​number veekaitset.

Põhimärkus: pistiku IP-reiting viitab tavaliselt selle kaitsevõimele ühendatud olekus. Kui seadme port on pikema aja jooksul avatud, tuleb paigaldada kaitsekork; vastasel juhul on kaitse ohus.

Materjalid ja struktuur määravad eluea

Lisaks IP-reitingutele mõjutab materjali valik otseselt konnektori pikaealisust konkreetsetes keskkondades.

• Korpuse materjalid: pikaajaliseks välistingimustes kasutamiseks on soovitatav kasutada termoplastseid materjale (nt polükarbonaat ja PBT) – need on kerged, korrosioonikindlad ja vastupidavad UV-kiirgusele (UL F1 sertifikaat). Metallist korpused (alumiiniumisulam, roostevaba teras) sobivad, kui on vaja suuremat mehaanilist tugevust või EMI-varjestust, kusjuures roostevaba teras on eelistatud valik meresoola pihustatud keskkondades.

• Lukustusmehhanismid:

• Keermestatud lukustus: kõige usaldusväärsem, suurepärane vibratsioonikindlus, sobib rasketööstusele.

• Tääk-/tõuke-tõmbelukustus: võimaldab kiiret sisestamist ja eemaldamist selge kuuldava klõpsatusega, säästes märkimisväärset paigaldusaega, eriti ideaalne pea kohal või kitsas ruumis töötamiseks.

• Kontaktid: signaali stabiilsuse tagamiseks on kontaktid tavaliselt valmistatud vasesulamist ja kullatud, et vältida oksüdatsiooni ja korrosiooni.

Paigaldamise ja hoolduse praktilised kaalutlused

Tegeliku paigaldamise ja hoolduse käigus määravad järgmised punktid otseselt kindlaks, kas pistiku kaitsefunktsioon on täielikult realiseeritud.

1. Vältige kaabli pinget: ärge kunagi tõmmake kaablit konnektori ühendamiseks või lahtiühendamiseks. Kaabli pinge võib kahjustada tagumist tihenduskonstruktsiooni, põhjustades IP-reitinguga tõrke. Paigaldamise ajal veenduge, et kaablile oleks tagatud piisav pingevabastus.

2. Ainult käsitsi pingutamine: kõik lukustustoimingud, välja arvatud spetsiaalsete tööriistade pordid, tuleb teha käsitsi. Mutrivõtmete või tööriistadega liigne pingutamine võib kahjustada keermeid või korpust.

3. Regulaarne ülevaatus: Kontrollige perioodiliselt, kas tihendusrõngad on vananenud või mõranenud ning kas kontaktid on korrodeerunud või saastunud. Kui pordid ei ole pikka aega kasutatud, sulgege need kaitsekorkidega.

Peamised kaubamärgid ja sarjad turul

Olenevalt erinevatest rakendusnõuetest on turul juba saadaval valik küpseid seeriatooteid:

Amphenol: selle X-Lok-seeria toetab kiiret tõuke-tõmbelukustamist ja M12 S-Code seeria vastab IEC 61076-2-111 standardile, pakkudes IP67/IP68/IP69K kaitseklasse, mis sobib tööstuslikuks automatiseerimiseks ja raudteetranspordiks.

Omron: XS5 seerial (M12 SmartClick) on uuenduslik sisemine lukustusstruktuur, mis hoiab ära prahi kinnikiilumise, toetab 1/8 pöördega kiirlukustamist ja seda kasutatakse laialdaselt tehase automatiseerimise stsenaariumides, nagu autotööstus, toit ja jook.

Bulgin: selle 400-seeria pakub IP68/IP69K kaitset, mis hõlmab toite-, andme- ja RF-ühendusi ning sobib karmides keskkondades, nagu mere- ja toiduainete töötlemine.

Souriau – Eaton: UTS-seeria mudelitel on 1/3-pöördelise bajonettlukuga plastkorpus, mõned mudelid säilitavad IP68 reitingu ka paaristamata olekus ning toetavad segatoite- ja signaalikonfiguratsioone.

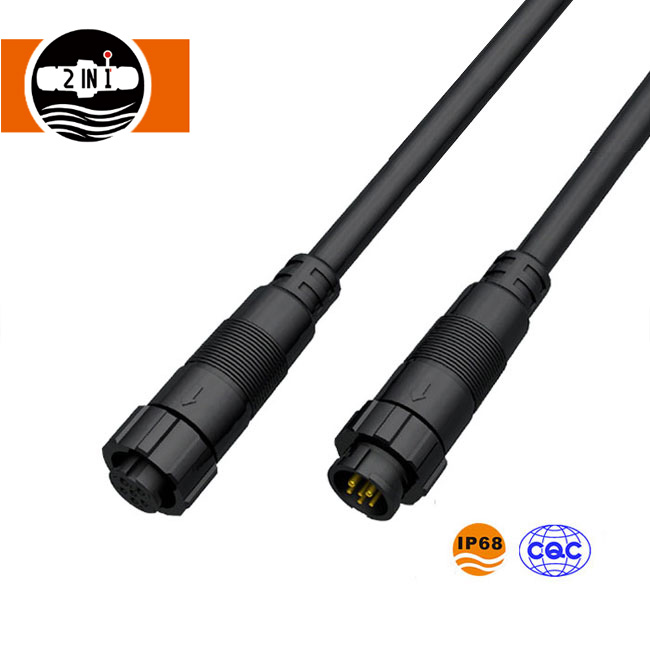

HuaYi-FaDa: M26-seeria pakub nii ülevormitud kui ka eemaldatavaid versioone, mis toetavad IP68 kaitseastet, millel on leegiaeglustavad, oksüdatsiooni- ja korrosioonikindlad omadused, mis sobivad LED-valgustuse, lavaseadmete, nutika võrgu, päikeseenergia ja automaatikaseadmete jaoks koos kohandatud teenustega, sealhulgas kaabli pikkuse ja korpuse värvivalikutega.

Kõik selles artiklis mainitud kolmandate osapoolte kaubamärgid ja tootemudelid on nende vastavate omanike omand ja need on esitatud ainult viitamiseks.HuaYi-FaDa tehnoloogiaon sõltumatu tootja ja ei ole eelnimetatud kaubamärkidega seotud, kui pole selgesõnaliselt märgitud teisiti.
